Особенности
Поддержка модулей памяти ECC UDIMM DDR5. 4 порта SATA подключаются через разъем SlimSAS x4 (кабель приобретается отддельно)
Комплект поставки
Материнская плата, 2 кабеля SATA (CBL-0044L), заглушка панели I/O (MCP-260-00042-0N)
Внимание
Характеристики слотов PCI-E (количество линий) рекомендуем уточнять на сайте производителя
Ресурсы для скачивания
https://www.supermicro.com/about/policies/disclaimer_manuals.cfm?url=/manuals/motherboard/X13/MNL-2557.pdf
Внимание
Поддерживаемые поколения и модели ЦПУ рекомендуем уточнять на сайте производителя
Основные характеристики
|
Производитель чипсета
|
Intel
|
|
Чипсет
|
Intel C262
|
|
Разъем для процессора
|
LGA1700
|
|
Разъемов для установки процессора, шт
|
1
|
|
Максим. TDP центрального процессора, Вт
|
95
|
|
Серия продукции
|
MBD-X13SCL
|
|
Частота системной шины, МГц
|
100
|
|
Позиционирование использования
|
Server/Workstation
|
|
Тип
|
Материнская плата
|
|
Модель
|
MBD-X13SCL-IF
|
Слоты расширения
|
PCI-Ex16
|
1
|
|
Версия PCI Express
|
4.0
|
Электропитание
|
Основной разъем питания
|
24pin
|
|
Разъем питания процессора
|
4pin
|
|
Разъемов для вентиляторов 4 pin
|
4
|
Прочие характеристики
|
BIOS
|
32 MB AMI UEFI BIOS
|
|
Форм-фактор
|
Mini-ITX
|
|
Ширина, мм
|
170
|
|
Глубина, мм
|
170
|
|
Ссылка на описание
|
https://www.supermicro.com/en/products/motherboard/x13scl-if
|
|
Вид поставки
|
OEM
|

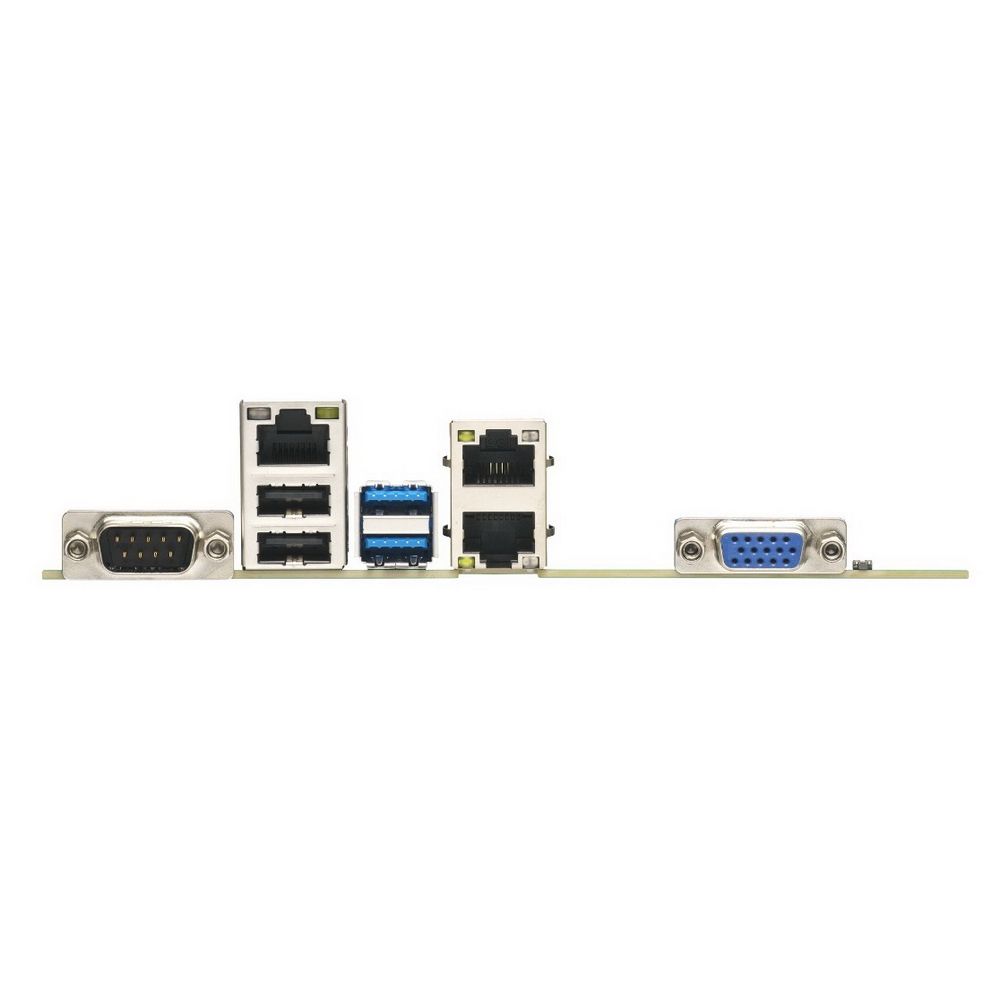

Разъемы на задней панели
|
USB 2.0
|
2
|
|
COM порт (RS232, Serial, DB9, RJ45)
|
1
|
|
RJ45
|
2
|
|
Максим. скорость передачи, Мб/с
|
1000
|
|
Количество IPMI
|
1
|
|
D-Sub
|
1
|
|
Сетевой контроллер
|
2 - Intel i210-AT
|
|
Кол-во USB-A (всего)
|
4
|
|
USB 3.2 Gen1
|
2
|
Аудио
|
Аудиочипсет
|
Поддержка отсутствует
|
Внутренние разъемы
|
Количество сокетов M.2
|
1
|
|
SATA 6 Гб/с
|
6
|
|
Поддержка RAID-массивов SATA
|
0, 1, 5, 10
|
|
Тип сокета M.2
|
PCI-E x4
|
|
Тип ключа M.2
|
M
|
|
Макс. допустимый форм-фактор M.2
|
2280
|
|
USB 3.2 Gen1 внутр.
|
2
|
Оперативная память
|
Максимальный объем памяти, ГБ
|
64
|
|
Тип оперативной памяти
|
DDR5
|
|
Форм-фактор модуля памяти
|
DIMM
|
|
Количество слотов памяти, шт
|
2
|
|
Режим работы памяти
|
2-канальный
|
|
Максимальная частота памяти OC (overclocked), МГц
|
4800
|
|
Минимальная частота памяти, МГц
|
4800
|
Графическая подсистема
|
Графический чипсет
|
Aspeed AST2600
|
|
Наличие SidePort
|
Да
|
|
Объем видеопамяти SidePort, МБ
|
64
|
