Внимание
Характеристики слотов PCI-E (количество линий) следует уточнять на сайте производителя
Внимание
Характеристики слотов PCI-E (количество линий) следует уточнять на сайте производителя
Прочие характеристики
|
Вид поставки
|
RTL
|
|
Форм-фактор
|
ATX
|
|
Ширина
|
305
|
|
Глубина
|
244
|
|
Ссылка на описание
|
https://www.advantech.ru/products/serverboard/asmb-785/mod_a34cb522-1679-4039-ad46-dbe1b2df1c7d
|
Базовые характеристики
|
Чипсет
|
Intel C236
|
|
Разъем для процессора
|
LGA1151
|
|
Разъемов для установки процессора
|
1
|
|
Максимальная TDP центрального процессора
|
91
|
|
6-поколение
|
Да
|
|
7-поколение
|
Да
|
|
Позиционирование использования
|
Desktop
|
|
Частота системной шины
|
100
|
|
Макс. пропускная способность процессорной шины
|
5
|
|
Производитель чипсета
|
Intel
|
Оперативная память
|
Тип оперативной памяти
|
DDR4
|
|
Форм-фактор модуля памяти
|
DIMM
|
|
Количество слотов памяти
|
4
|
|
Режим работы памяти
|
2-канальный
|
|
Максимальная частота памяти OC (overclocked)
|
2400
|
|
Минимальная частота памяти
|
1600
|
|
Поддержка ECC
|
Да
|
|
Максимальный объем ECC памяти
|
64
|
Слоты расширения
|
Версия PCI Express
|
3.0
|
|
PCI-Ex16
|
2
|
|
PCI-Ex4
|
2
|
|
PCI
|
3
|
Графическая подсистема
|
Графический чипсет
|
Зависит от используемого процессора
|
|
Максимальный объем видеопамяти
|
2048
|
Аудио
|
Аудиочипсет
|
Поддержка отсутствует
|
Внутренние разъемы
|
SATA 6 Гб/с
|
6
|
|
Поддержка RAID-массивов SATA
|
0, 1, 5, 10
|
|
USB 3.1 Gen1 внутр.
|
2
|
|
USB 2.0 внутр.
|
7
|
|
Com порт (RS232, Serial, DB9) внутр.
|
5
|
|
LPT порт (IEEE-1284, Parallel, Print) внутр.
|
1
|

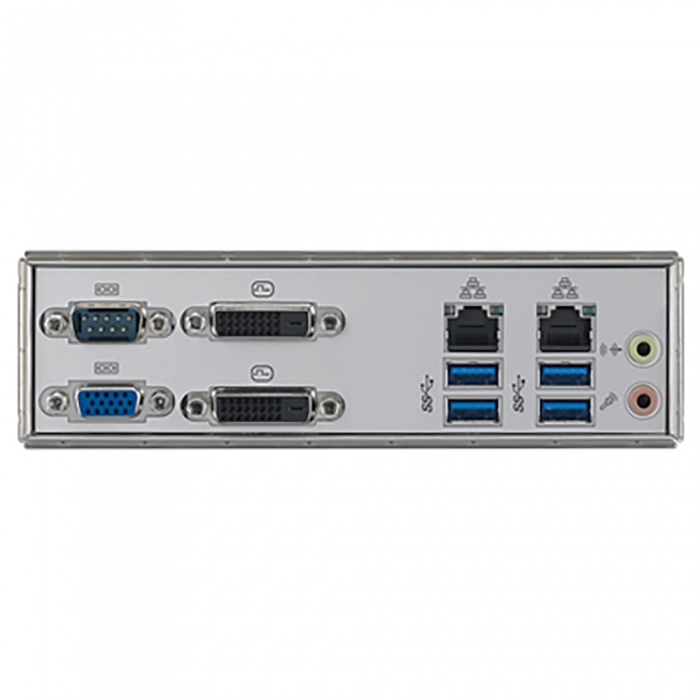

Разъемы на задней панели
|
Сетевой контроллер
|
1 - Intel i210, 1 - Intel i219LM
|
|
Количество разъемов Type A
|
4
|
|
PS/2
|
1
|
|
USB 3.1 Gen1
|
4
|
|
Com порт (RS232, Serial, DB9) Внешний
|
1
|
|
RJ45
|
2
|
|
Максимальная скорость передачи
|
1000
|
|
D-Sub
|
1
|
|
DVI-D
|
2
|
Питание
|
Основной разъем питания
|
24pin
|
|
Разъем питания процессора
|
8pin
|
|
Разъемов для вентиляторов 4 pin
|
4
|
Основные характеристики
|
Производитель чипсета
|
Intel
|
|
Чипсет
|
Intel C236
|
|
Разъем для процессора
|
LGA1151
|
|
Разъемов для установки процессора, шт
|
1
|
|
Максимальная TDP центрального процессора, Вт
|
91
|
|
Маркетинговый признак производителя (категория)
|
НЕТ
|
|
Частота системной шины, МГц
|
100
|
|
6-поколение
|
Да
|
|
7-поколение
|
Да
|
|
Позиционирование использования
|
Desktop
|
Слоты расширения
|
PCI-Ex16
|
2
|
|
PCI-Ex4
|
2
|
|
PCI
|
3
|
|
Версия PCI Express
|
3.0
|
Электропитание
|
Основной разъем питания
|
24pin
|
|
Разъем питания процессора
|
8pin
|
|
Разъемов для вентиляторов 4 pin
|
4
|
Прочие характеристики
|
Форм-фактор
|
ATX
|
|
Ширина, мм
|
305
|
|
Глубина, мм
|
244
|
|
Ссылка на описание
|
https://www.advantech.ru/products/serverboard/asmb-785/mod_a34cb522-1679-4039-ad46-dbe1b2df1c7d
|
|
Вид поставки
|
RTL
|
Разъемы на задней панели
|
PS/2
|
1
|
|
USB 3.1 Gen1
|
4
|
|
Com порт (RS232, Serial, DB9, RJ45) Внешний
|
1
|
|
RJ45
|
2
|
|
Максимальная скорость передачи, Мб/с
|
1000
|
|
D-Sub
|
1
|
|
DVI-D
|
2
|
|
Сетевой контроллер
|
1 - Intel i210, 1 - Intel i219LM
|
|
Количество разъемов Type A
|
4
|
Аудио
|
Аудиочипсет
|
Поддержка отсутствует
|
Внутренние разъемы
|
SATA 6 Гб/с
|
6
|
|
Поддержка RAID-массивов SATA
|
0, 1, 5, 10
|
|
USB 3.1 Gen1 внутр.
|
2
|
|
USB 2.0 внутр.
|
7
|
|
Com порт (RS232, Serial, DB9) внутр.
|
5
|
|
LPT порт (IEEE-1284, Parallel, Print) внутр.
|
1
|
Оперативная память
|
Тип оперативной памяти
|
DDR4
|
|
Форм-фактор модуля памяти
|
DIMM
|
|
Количество слотов памяти, шт
|
4
|
|
Режим работы памяти
|
2-канальный
|
|
Максимальная частота памяти OC (overclocked), МГц
|
2400
|
|
Минимальная частота памяти, МГц
|
1600
|
|
Максимальный объем ECC памяти, ГБ
|
64
|
Графическая подсистема
|
Графический чипсет
|
Зависит от используемого процессора
|
|
Максимальный объем видеопамяти, МБ
|
2048
|
